Der JJNdigital HSA-Q1 ist ein tragbarer, voll integrierter RF-pektrum-Analyzer mit einem großen Frequenzbereich von 1 MHz bis 13,44 GHz und einer Wobbelzeit von nur 0,5 Sekunden!

Der tragbare RF-Spektrum-Analyzer HSA-Q1 wurde speziell für maximale Erkennungsfähigkeit bei professionellen Gegenmaßnahmen, RF-Erkennung oder Sweeps entwickelt. Um die Erkennung aller Arten von RF-Signalen zu gewährleisten, bietet der HSA-Q1 einen umfangreichen Frequenzbereich von 1 MHz bis 13,44 GHz an;

Mit einer bemerkenswerten Sweep-Zeit von nur 0,5 Sekunden im Full Range und einer noch kürzeren Sweep-Zeit von 0,2 Sekunden im Lower Bereich. Mit dieser Art von Frequenzspanne können Sie alle Arten von RF-Signalen erkennen, insbesondere die modernen gepulsten Burst-Signale, die bei langsameren Sweep-Geräten oft übersehen werden

Die Wasserfall-Spektrogramm-Funktion zeigt alle erkannten Signale in Echtzeit und in Vollfarbe grafisch an und ermöglicht so eine weitere Analyse. Die Wasserfall-Spektrogramm-Funktion wird in Echtzeit angezeigt. Die grafische Vollfarbanzeige aller erkannten Signale ermöglicht eine weitere Analyse. Dies ist praktisch, wenn Sie moderne gepulste digitale Signale oder Frequenzsprungsignale von der neuesten Technologie wie Mobilfunk, Wi-Fi, GPS oder Burst-basierten Geräten entdecken möchten.



Ebenfalls hilfreich ist der Persistenzmodus, der die Farbe des Signals für das längste erkannte Signal von Blau zu Rot ändert, was eine noch umfassendere Analyse ermöglicht und kontinuierliche Signale identifiziert, die sonst in einer verrauschten HF-Umgebung verborgen sein könnten.





JJNdigital HSA-Q1 Funktionsfokus:

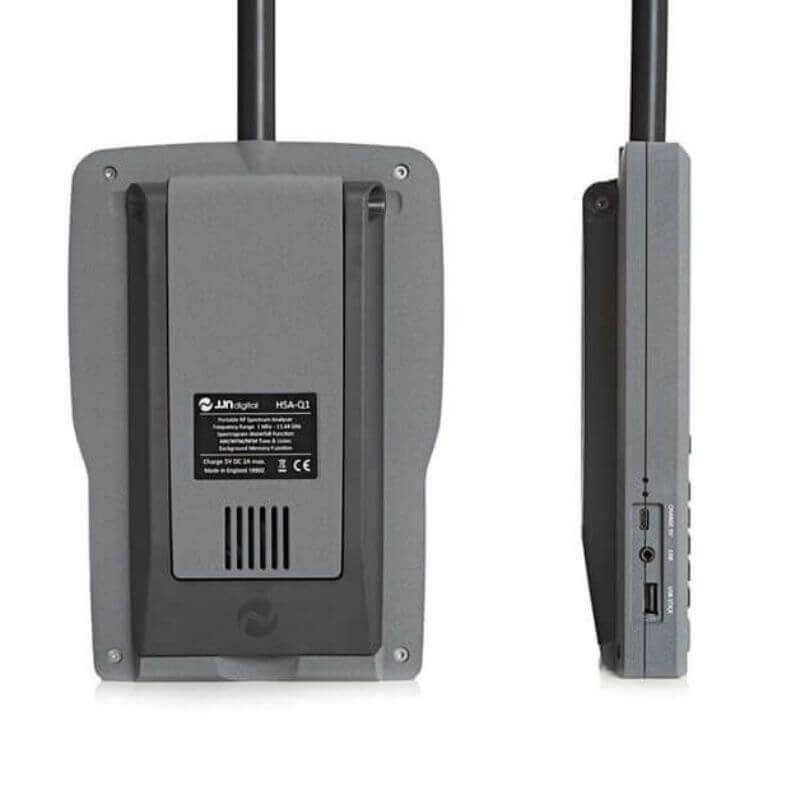

Handheld-Design mit einziehbarem Ständer

Für ultimative Flexibilität beim Sweep ist dieses Gerät für den Handgebrauch konzipiert. Es wiegt nur 1,3 kg und hat eine Akkulaufzeit von bis zu 4 Stunden. Das Gerät kann auch bei angeschlossenem Ladegerät betrieben werden, falls Sie eine längere Betriebszeit benötigen. Der HSA-Q1 ist bei Bedarf mit einem einziehbaren Ständer für den Desktop-Einsatz ausgestattet.

Beeindruckende Durchlaufzeit

In nur 0,5 Sekunden können Sie mit dem HSA-Q1 einen Vollbereichs-Sweep durchführen, und für kürzere Spannen und niedrigere Bereiche beträgt die Sweep-Zeit außergewöhnliche 0,2 Sekunden im Vergleich zum neuesten Delta X G2/6, das eine Sweep-Zeit von 2 hat -3 Sekunden und der Delta X G2/12 mit einer Sweepzeit von 3-4 Sekunden.

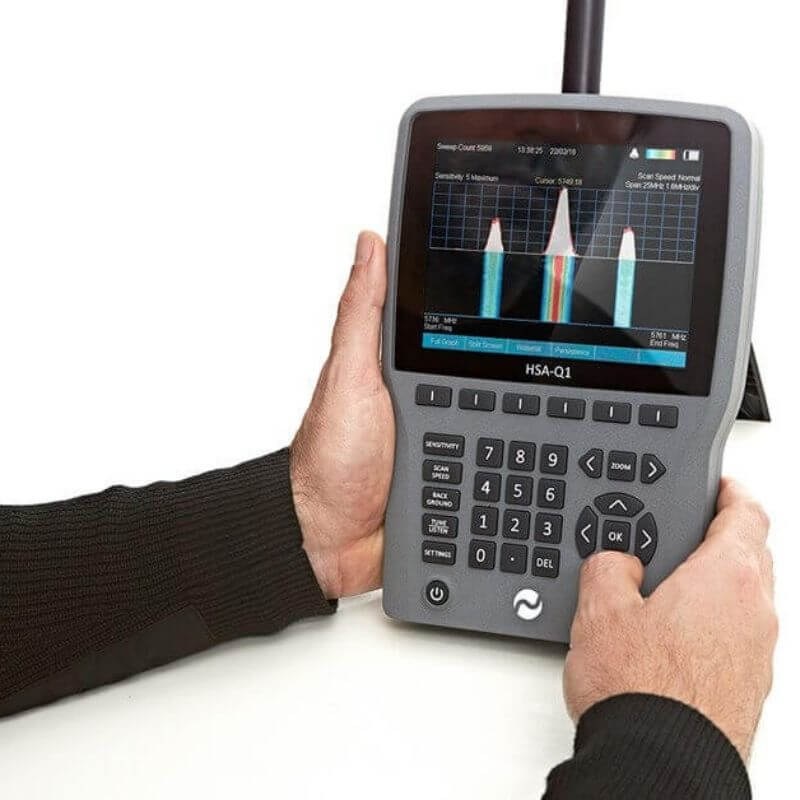

Wasserfall-Spektrogramm-Funktion mit Persistenzmodus

Eines der Hauptmerkmale des tragbaren RF-Spektrumanalysators HSA-Q1 ist die Wasserfall-Spektrogrammfunktion, die eine grafische Echtzeitanzeige in Farbe aller erkannten Signale anzeigt, die Ihnen eine weitere Analyse ermöglicht. Diese Funktion ist äußerst hilfreich, wenn Sie versuchen, moderne gepulste digitale Signale oder Frequenzsprungsignale von modernen Geräten wie Mobilfunk-, Wi-Fi-, GPS- oder Burst-basierten Geräten zu erkennen. Der Persistence-Modus ändert die Signalfarbe für die am längsten vorhandenen („persistenten") Signale von blau zu rot, sodass Sie persistente Signale besser identifizieren können, die andernfalls in einer geschäftigen RF-Umgebung verborgen sein könnten.



Tune & Listen-Funktion

Mit der benutzerfreundlichen Tune&Listen-Funktion können Sie sich direkt auf jedes erkannte Signal einstellen, das Signalmuster anzeigen und seine Stärke bis zu -100 dBm live sehen, alles mit einem einfachen Tastendruck. Durch die Verwendung der Audiodemodulation können Sie zwischen WideFM-, NarrowFM- oder AM-Demodulation wählen und erkannte Signale über eingebaute Lautsprecher oder mitgelieferte Kopfhörer anhören, wodurch Sie normale Fehler mit Mikrofonen besser von harmlosen erkannten Signalen wie Rundfunk unterscheiden können.

5 Stufen für die HF-Empfindlichkeit

Mit 5 Stufen zum Einstellen der RF-Empfindlichkeit können Sie alle Signale aufdecken, egal ob sie sich in der Nähe in Nebenräumen, außerhalb des Gebäudes befinden oder sogar wenn Sie den Standort für eine bestimmte Signalquelle in der Nähe benötigen. Die maximale RF-Empfindlichkeit im Sweep-Modus beträgt -80 dBm, während sie im Tune&Listen-Modus auf -100 dBm geht.

Eine weitere großartige Funktion die der HSA-Q1 bietet ist der Hintergrundscan. Bei Bedarf untersucht und speichert das Gerät die aktuelle RF-Umgebung. Bei zukünftigen Scans können die RF-Umgebungen jederzeit abrufen und verglichen, um festzustellen ob neue Signale in der RF-Umgebung aufgetreten sind (seit Sie sie zuletzt überprüft haben). Neue Signale werden auf dem Display hervorgehoben und ermöglichen so eine genaue Betrachtung.

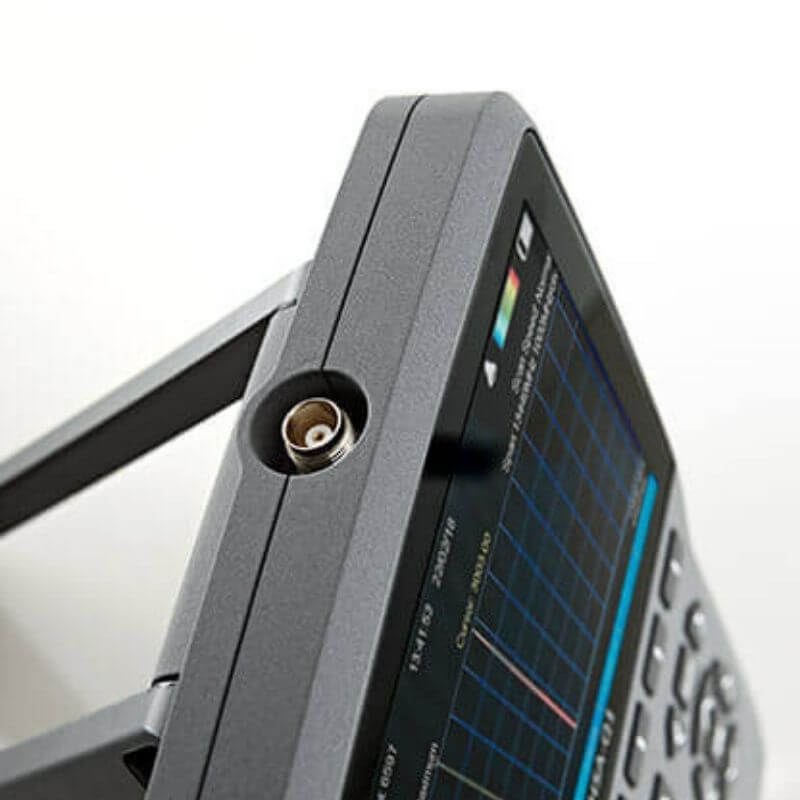

Zwei mitgelieferte Antennen

Im Lieferumfang des Geräts sind zwei Antennen enthalten, um die Flexibilität bei der Zuordnung bestimmter Signale zu unterstützen. Die Multi-Element-13,44-GHz-Antenne ist für den allgemeinen Gebrauch und eine Teleskoppeitschenantenne für den Niederfrequenzgebrauch vorgesehen.

Hergestellt in Großbritannien & CE-zertifiziert

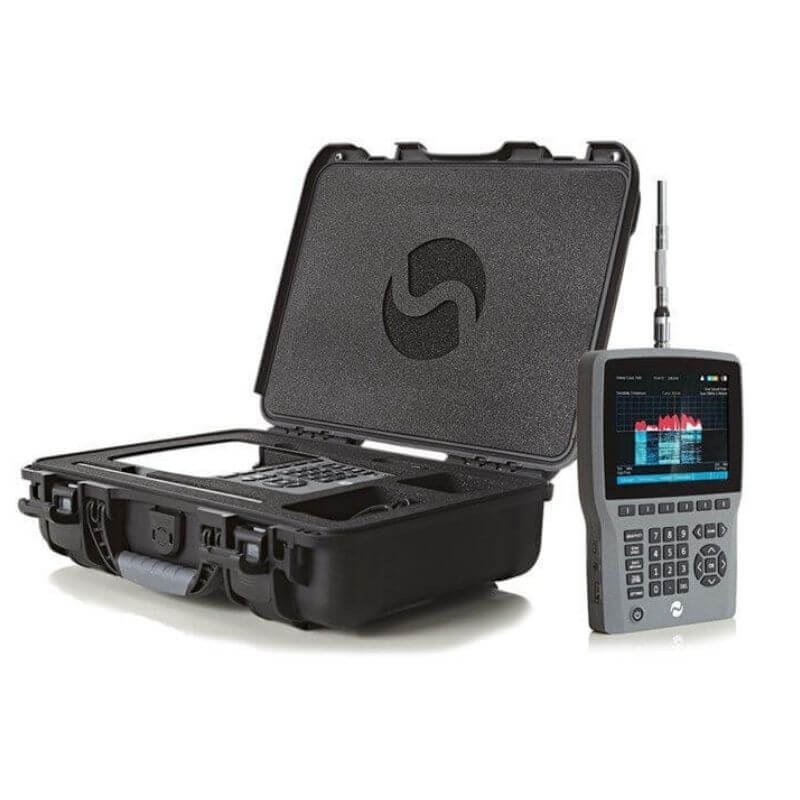

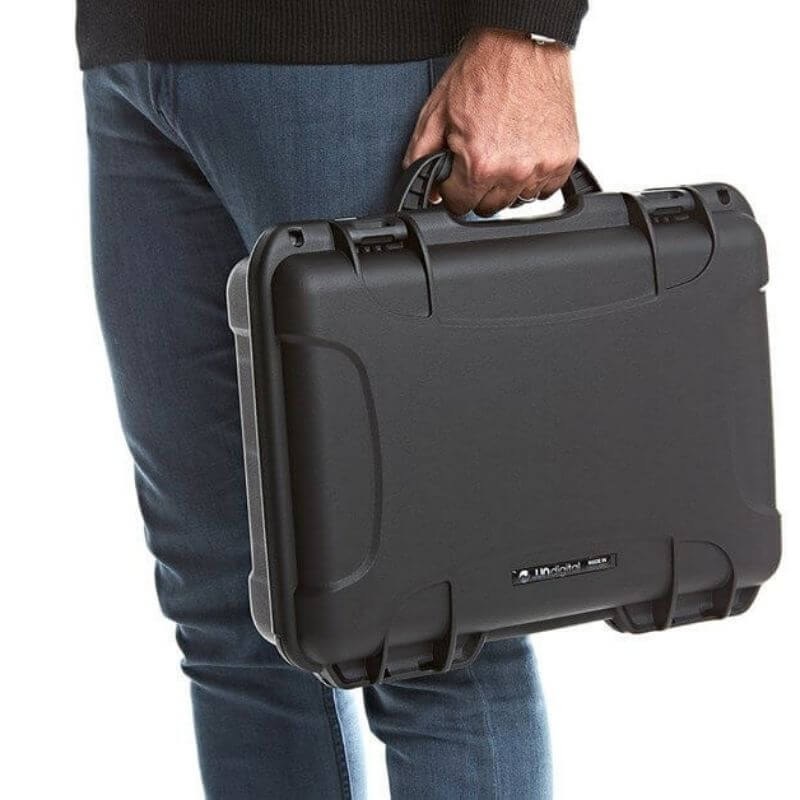

Wie alle Produkte von JJNdigital wurde der HSA-Q1 aus hochwertigen Materialien entwickelt, in Großbritannien hergestellt und vollständig getestet und mit dem CE-Zertifikat geliefert. Für maximale Lebensdauer ist das Gerät in einem gefrästen Aluminiumgehäuse eingeschlossen und wird in einem Militärtragekoffer mit hohem Schutz geliefert, um den größtmöglichen Schutz und Komfort bei der Durchführung von Sweeps zu gewährleisten.



Sehen Sie sich das HSA-Q1-Unboxing-Video mit vollständigem Paketinhalt (Untertitel mit Zubehör und Menübeschreibung verfügbar) und einer schnellen Menüdemo an:

Kann die HF-Empfindlichkeit des HSA-Q1 eingestellt werden?
Ja, die HF-Empfindlichkeit des HSA-Q1 kann in 5 Stufen eingestellt werden. Mit dieser Funktion können Benutzer die Empfindlichkeit des Geräts feineinstellen, um Signale zu erkennen, die so schwach wie -80 dBm im Sweep-Modus und -100 dBm im Direct Tune-Modus sind, was es vielseitig für die Erkennung von Signalen in verschiedenen Umgebungen macht, egal ob sie aus den Nachbarräumen oder außerhalb des Gebäudes kommen.

Verfügt das HSA-Q1 über eine Tune & Listen-Funktion?
Der HSA-Q1 verfügt über eine "Tune & Listen"-Funktion, die es dem Benutzer ermöglicht, sich direkt auf jedes erkannte Signal einzustellen, um dessen Muster und Signalstärke live zu sehen. Diese Funktion, kombiniert mit Audio-Demodulationsoptionen (Wide FM, Narrow FM und AM), ermöglicht es dem Benutzer, die demodulierten Audiosignale über den eingebauten Lautsprecher oder die mitgelieferten Kopfhörer zu hören, was eine praktische Möglichkeit bietet, zwischen verschiedenen Signaltypen zu unterscheiden.

Wie funktioniert die Speicherprotokollfunktion auf dem HSA-Q1?

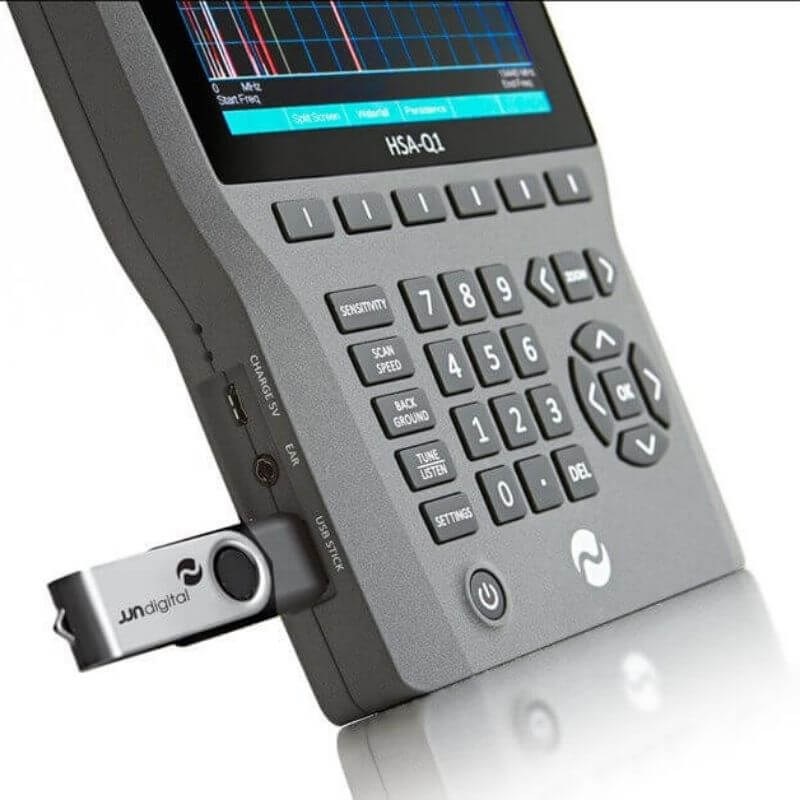

Die Speicherprotokollfunktion des HSA-Q1 ermöglicht die Speicherung der erkannten HF-Umgebungen auf dem mitgelieferten USB-Stick mit Zeit- und Datumsstempel. Auf diese Weise können Benutzer frühere HF-Umgebungen zum Vergleich mit neueren Scans speichern und abrufen, wodurch es einfacher wird, neue Signale oder Veränderungen in der HF-Landschaft im Laufe der Zeit zu erkennen. Dies ist eine nützliche Funktion für laufende Überwachungs- und Signalüberwachungsaufgaben.

Wie schnell ist die Sweep-Zeit des HSA-Q1?
Der HSA-Q1 verfügt über eine Sweep-Zeit von nur 0,5 Sekunden im vollen Bereich und sogar 0,2 Sekunden im unteren Bereich. Dank dieser kurzen Durchlaufzeit kann das Gerät den gesamten Frequenzbereich schnell abtasten und so sicherstellen, dass auch die kürzesten Signale erkannt werden können. Die Geschwindigkeit des Geräts macht es besonders effektiv bei der Erkennung moderner gepulster Burst-Signale, die von langsameren Geräten übersehen werden könnten.

Ist der HSA-Q1 tragbar?
Das HSA-Q1 ist für den Einsatz in der Hand konzipiert und daher sehr mobil. Es wird jedoch auch mit einem ausziehbaren Ständer geliefert, um es bei Bedarf auf dem Schreibtisch zu verwenden. Mit einem Gewicht von nur 1,3 kg und einer Akkulaufzeit von bis zu 4 Stunden bietet es Flexibilität für den Einsatz unterwegs, bietet aber auch die Möglichkeit der stationären Nutzung bei längeren Überwachungssitzungen.

Wie ist die Verarbeitungsqualität des HSA-Q1?
Das HSA-Q1 ist in einem Gehäuse aus bearbeitetem Aluminium untergebracht, das maximale Haltbarkeit und Schutz gewährleistet. Es wurde in Großbritannien entwickelt, hergestellt und vollständig getestet und entspricht somit hohen Qualitätsstandards. Es wird in einer kompakten Tragetasche nach Militärstandard geliefert, die zusätzlichen Schutz und Komfort beim Transport und bei Durchsuchungen bietet.

Was ist der Frequenzbereich des JJN Digital HSA-Q1?
Der HSA-Q1 von JJN Digital deckt einen Frequenzbereich von 1 MHz bis 13,44 GHz ab. Dieser große Bereich ermöglicht die Erkennung eines breiten Spektrums von HF-Signalen, wodurch er sich für professionelle Gegenmaßnahmen und HF-Detektionssweeps eignet. Die Fähigkeit, einen so großen Frequenzbereich abzudecken, stellt sicher, dass Benutzer mit einem einzigen Gerät sowohl nieder- als auch hochfrequente Signale erkennen können.

Was ist die Wasserfall-Spektrogramm-Funktion des HSA-Q1?
Die Wasserfall-Spektrogramm-Funktion des HSA-Q1 zeigt erkannte Signale in Echtzeit auf einem vollfarbigen grafischen Display an. Diese Funktion ist von unschätzbarem Wert für die Analyse von modernen gepulsten Digitalsignalen oder Frequenzsprungsignalen und bietet eine visuelle Darstellung, die bei der Identifizierung und Unterscheidung von Signalen in einer verrauschten HF-Umgebung hilft. Der farbkodierte Nachleuchtmodus unterstützt die Signalanalyse zusätzlich, indem er die längsten erkannten Signale hervorhebt.

Mit welcher Art von Antennen wird der HSA-Q1 geliefert?
Der HSA-Q1 wird mit zwei Antennentypen geliefert: einer Multi-Element-Antenne für allgemeine Anwendungen und einer Teleskop-Peitschenantenne für Niederfrequenzanwendungen. Diese Antennen erhöhen die Vielseitigkeit des Geräts und ermöglichen es dem Benutzer, die Signalerkennung über den breiten Frequenzbereich des HSA-Q1 zu optimieren, indem er die geeignete Antenne für seine spezifischen Anforderungen auswählt.

Für detaillierte Informationen zu den Spezifikationen und der Verwendung des Geräts lesen Sie bitte das unten zum Download verfügbare PDF.



Verwenden Sie nur das mitgelieferte Ladegerät und Kabel, die im Zubehör des Geräts enthalten sind. Die Verwendung anderer Ladegeräte kann das Gerät beschädigen und wird nicht von der Produktgarantie abgedeckt.
