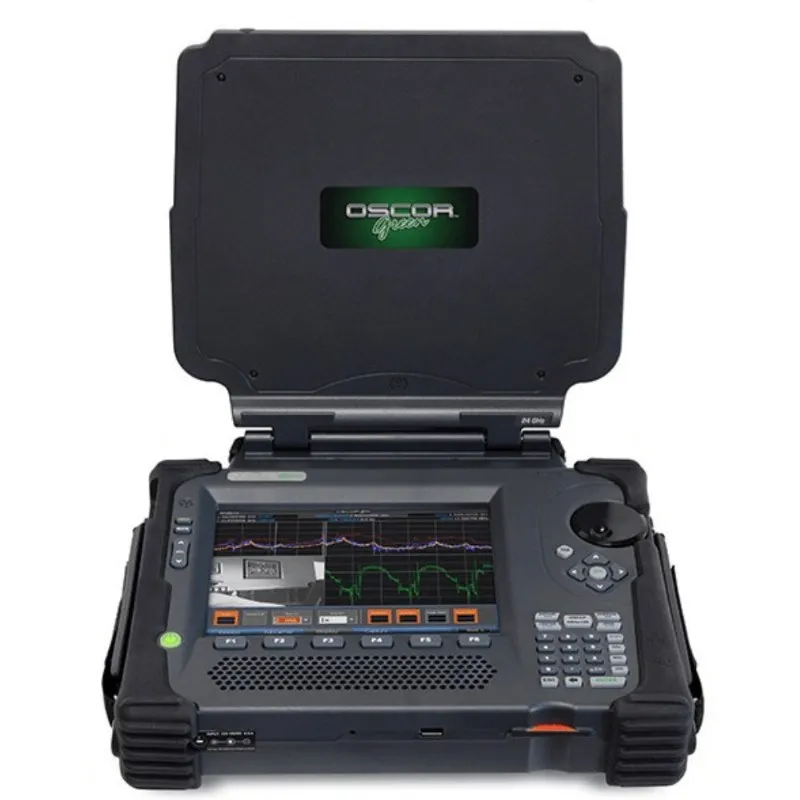

Der OSCOR Green Spektrumanalysator ist ein leistungsstarkes Werkzeug für die RF-Detektion und -Analyse mit einem Frequenzbereich von 10 kHz bis 24 GHz, einer Sweep-Geschwindigkeit von 24 GHz pro Sekunde und einer eingebauten Software sowie einem automatischen Antennensystem für maximale Mobilität.

Der OSCOR Green ist ein leistungsstarker und vollständiger Spektrumanalysator, der entwickelt wurde, um unbekannte, illegale, störende oder unregelmäßige Übertragungen in einem breiten Frequenzbereich zu erkennen. Er kann in Anwendungen wie der Erkennung unerwünschter verdeckter Übertragungen von elektronischen Überwachungsgeräten, der Durchführung von Standortuntersuchungen für Kommunikationssysteme, der Analyse von RF-Emissionen und der Untersuchung des Missbrauchs des RF-Spektrums eingesetzt werden. Diese Fähigkeiten machen ihn zu einem wichtigen Werkzeug für eine Vielzahl von Fachleuten, von Sicherheitspersonal und Strafverfolgungsbeamten bis hin zu Kommunikationsingenieuren und IT-Profis.

Der Analysator arbeitet, indem er einen umfassenden Sweep des Funkfrequenz (RF)-Spektrums durchführt, der einen Bereich von 10 kHz bis 24 GHz in nur 1 Sekunde abdeckt. Dieser schnelle Sweep ermöglicht es ihm, schnell alle sendenden elektronischen Überwachungsgeräte zu identifizieren, die in Ihrer Umgebung betrieben werden könnten. Sobald diese Signale erkannt werden, erfasst und speichert das Gerät sie zur weiteren Analyse, um potenzielle Bedrohungen zu identifizieren und entsprechende Maßnahmen zu ergreifen.

Die patentierte Spur-Analyse für schnelle Signalerkennung von REI bietet eine vollständige RF-Mapping-Lösung. Mit Funktionen wie Spektrogram, Raster Waterfall, Persistence, Signal List Generation und mehr können Sie alle erkannten Signale erfassen, speichern, analysieren und vergleichen, einschließlich Burst/Paket- und Frequenzsprungsignale, die schwerer zu erfassen sein können, da sie in kurzen Bursts senden.





 RF Mapping



Die Demodulation von Audio und Video ist möglich dank einer integrierten Suite von Demodulatoren für FM, AM, SSB, Subcarrier- und Videodemodulation. Diese Demodulatoren ermöglichen es Ihnen, Audio- und Videosignale direkt auf dem Bildschirm des OSCOR Green zu überwachen, während gleichzeitig regelmäßige Spektrum-Updates durchgeführt werden.

Alle Funktionen sind in die integrierte Software und das automatische Antennenumschaltungssystem integriert, sodass keine zusätzlichen Antennen, Kabel oder Laptops erforderlich sind und das Gerät einfach zu tragen und im Feld zu verwenden ist. Die hochauflösende Touchscreen-Oberfläche ermöglicht eine einfache Steuerung, mit der Sie Daten verschieben, zoomen, ziehen und bewegen können, was die Navigation durch die Funktionen des Geräts und die Analyse der erkannten Signale erleichtert. Es kann auch ferngesteuert betrieben werden. Dank des Ethernet-Anschlusses können Sie laufende Scans über VNC von Drittanbietern überwachen.

Die Data Viewer Software ist eine PC-Anwendung, die es OSCOR Green-Benutzern ermöglicht, gespeicherte Daten auf einem PC zu öffnen, anzuzeigen, zu analysieren, zu organisieren, zu exportieren und auszudrucken. Es funktioniert mit verschiedenen Dateitypen, einschließlich Trace-Dateien, Signallisten, Bildern und Audiodateien. Es kann auch OSCOR Green Spektrogramm-Dateien analysieren.

Trotz seiner fortschrittlichen Fähigkeiten ist das Gerät tragbar und leicht, es wiegt weniger als 4 kg. Die Batterielebensdauer beträgt 3-4 Stunden bei einer Ladung, was es für den erweiterten Einsatz im Feld geeignet macht. Es wird auch mit einem universellen Netzteil geliefert, das in einer Vielzahl von Orten weltweit verwendet werden kann.

Der OSCOR Green Spectrum Analyzer wird in einem robusten Transportkoffer geliefert und enthält Zubehör wie:

• Multifunktionssonde: Erfasst Trägerstromsignale, Koaxial-, VLF-Magnetfeldschleifen-, Infrarot- und sichtbare Lichtübertragungen.
• Richtantenne: Hilft bei der Lokalisierung von Sendern, kann entweder von Hand gehalten oder an der Antennenplatte befestigt werden.

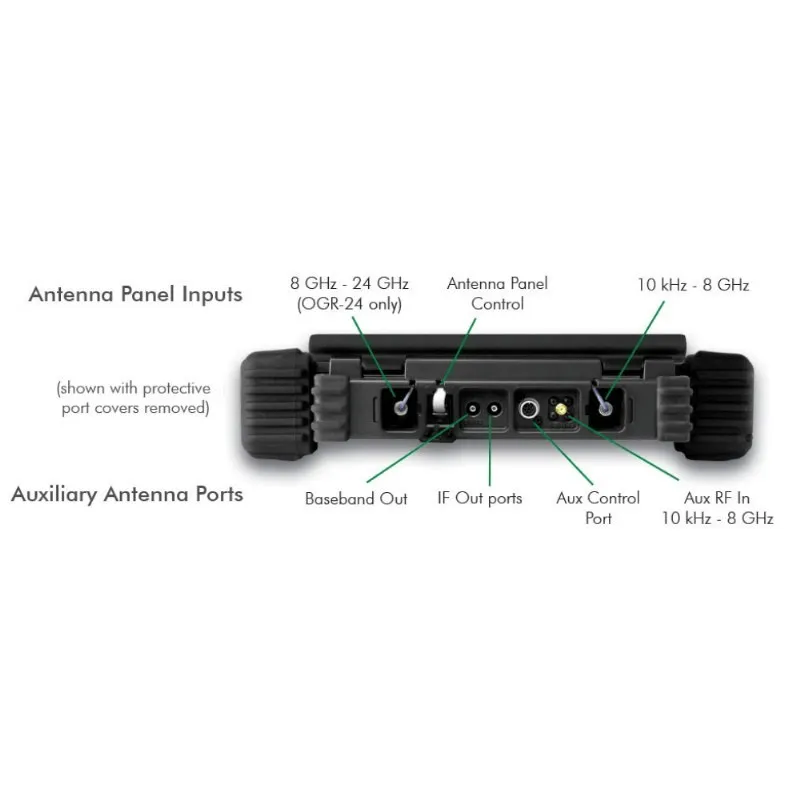

• Teleskopantenne: Verbessert den Empfang von Niederfrequenzsignalen und wird in den Erweiterungsanschluss oben auf der Antennenplatte gesteckt.
• Lithium-Ionen-Akku - 8,7 Ah

Erfahren Sie mehr über die komplette REI TSCM-Ausrüstung, die bei SpyShopEurope.com erhältlich ist.



Hauptmerkmale des OSCOR Green Spectrum Analyzer:

• Schneller RF-Spektrum-Sweep scannt 24 GHz in 1 Sekunde
• Keine zusätzlichen Antennen, Kabel oder Laptops erforderlich dank integrierter Software
• Automatisches Multi-Antennen-Umschaltungssystem
• Erweiterte Signalanalyse mit Spektrogramm, Raster-Wasserfall, Persistenz usw.
• Touchscreen-Oberfläche ermöglicht eine einfache Bedienung - Schwenken, Zoomen, Ziehen und Verschieben
• Leicht und vollständig tragbar mit minimalem Aufstellung
• Identifiziert schnell lokalisierte RF-Energietransmissionen und generiert Signallisten
• Audio- und Video-Demodulation mit integrierten Demodulatoren, einschließlich AM, FM, SSB, Subcarrier und Video
• Fernzugriff mit Virtual Network Computing-Software von Drittanbietern (VNC)
• Data Viewer-Software für detaillierte Analyse und Berichterstellung der erfassten Daten
• 3-4 Stunden Akkulaufzeit bei einer einzigen Ladung

OSCOR Green und OSCOR Blue im Vergleich

Der Hauptunterschied zwischen dem OSCOR Green und dem OSCOR Blue liegt in der Funktionsweise des Trace Data Recorders( Spur-Datenrekorder)und der Spectrogram-Funktion. Die Spectrogramm-Funktion des OSCOR Green speichert Zwischenspuren mit einer Auflösung von 24,4 kHz alle 10 Sekunden, während der Trace Data Recorder des OSCOR Blue Zwischenspuren mit einer Auflösung von 12,2 kHz alle 5 Sekunden speichert. Das bedeutet, dass das OSCOR Green detailliertere Daten mit höherer Auflösung erfasst, aber weniger häufig, während das OSCOR Blue weniger detaillierte Daten, aber häufiger speichert. Die Wahl zwischen den beiden Modellen hängt davon ab, was Sie benötigen. Wenn Ihr Fokus darauf liegt, detailliertere Informationen über die Signale zu erhalten und präzise Daten zu erfassen, ist der OSCOR Green Spectrum Analyzer die geeignetere Option. Er erfasst seltener, aber dafür detailliertere Spuren, was Ihnen genauere Analysen ermöglicht. Wenn Ihre Anforderungen schnell wechselnde Signale beinhalten, die in Echtzeit erfasst werden müssen, wäre der OSCOR Blue Spectrum Analyzer die bessere Wahl. Da er häufiger speichert, ermöglicht er Ihnen eine bessere Erfassung von schnell veränderlichen Signalen und Ereignissen.





1-Sekunden-Sweep im Frequenzbereich von 0-24 GHz

Der OSCOR Green Spectrum Analyzer verfügt über eine unglaublich schnelle Sweep-Geschwindigkeit von 24 GHz in nur einer Sekunde bei einer Auflösung von 12,2 kHz. Diese beeindruckende Funktion ermöglicht es ihm, jegliche sendenden elektronischen Überwachungsgeräte schnell zu erkennen, und stellt sicher, dass nichts unbemerkt bleibt, selbst in stark frequentierten RF-Umgebungen. Sobald diese Signale erkannt werden, speichert OSCOR Green sie und dank einer Vielzahl zusätzlicher Analysefunktionen können Sie versteckte elektronische Überwachungsgeräte innerhalb des Bereichs anzeigen, studieren und lokalisieren. Es erkennt gepulste, frequenzhüpfende und Spread-Spectrum-Signale. Der OSCOR Green Spectrum Analyzer wird auch für Standortuntersuchungen von Kommunikationssystemen und RF-Emissionsanalysen sowie für Sicherheitsuntersuchungen und die Suche nach versteckter Überwachungstechnik verwendet.


Wasserfallfunktion

Effizient und kompakt mit der integrierten Software und dem automatischen Antennenumschaltungssystem

Durch die Kombination von integrierter Software und automatischem Multi-Antennen-Umschaltungssystem ist der OSCOR Green eine All-in-One-Lösung, die auf zusätzliches Zubehör, Kabel, Laptops oder Antennen verzichtet. Dies vereinfacht das gesamte Setup und die Bedienung, wodurch der OSCOR Green für Fachleute, die RF-Erkennung und -Analyse an verschiedenen Standorten durchführen müssen, tragbarer und bequemer wird.



Komplette Signalanalyse

Die fortschrittlichen Signalanalyse- und Lokalisierungsfunktionen des OSCOR Green umfassen patentierte Spuranalyse für schnelle Signalerkennung, einzigartige Spektrogramme (Trace Data Recorder), Raster-Wasserfall-Anzeige, Persistenzanzeige, Generierung von Signallisten und mehr. Die patentierte Spuranalyse von REI scannt den Bereich mit einer Sweep-Geschwindigkeit von 24 GHz pro Sekunde bei einer Auflösung von 12,2 kHz und liefert somit eine schnelle vollständige Spuren und Signalanalyse, die Ihnen dabei hilft, die RF-Umgebung zu identifizieren und zu verstehen. Das einzigartige Spektrogramm (Wasserfall-Anzeige) zeigt eine visuelle Darstellung der empfangenen Spuren im Laufe der Zeit, sodass Sie das Frequenzspektrum in Echtzeit sehen und verfolgen können. Es bietet auch eine historische Ansicht der Signale, die Ihnen ermöglicht zu sehen, wie sie sich im Laufe der Zeit verändert haben. Dies kann besonders nützlich sein, um periodische oder schnell wechselnde Signale zu identifizieren. Die Raster-Wasserfall-Anzeige zeigt Kurzzeitspektrogramme der empfangenen Signale. Die Persistenzanzeige zeigt Signale in verschiedenen Farben basierend auf ihrer Persistenz. Die am meisten persistenten Signale werden in helleren Farben dargestellt, während weniger persistente Signale in dunkleren Farben erscheinen. Diese Funktion hilft dabei, Signale zu erkennen, die möglicherweise durch vorhandene Bereichssignale verdeckt oder maskiert werden. Da OSCOR Green lokalisierte RF-Energieübertragungen schnell erkennt, generiert es Signallisten, mit denen Sie die erkannten Signale leicht analysieren und potenzielle Bedrohungen identifizieren können. Es ist auch in der Lage, Signale von Burst/Paket- und Frequenz-Hopping-Geräten zu protokollieren, auch wenn die Signale intermittierend sind. Die umfassenden und fortschrittlichen Signalanalyse-Funktionen machen den OSCOR Green zu einem leistungsstarken Werkzeug zur Identifizierung und zum Verständnis der RF-Umgebung.


Persistenzanzeige

Eingebaute Demodulatoren

Das OSCOR Green System enthält eingebaute Demodulatoren für AM, FM, SSB, Subcarrier und Videosignale. Dies ermöglicht es ihm, eine Vielzahl von Signaltypen zu analysieren, was seine Vielseitigkeit und Nützlichkeit erhöht. Alle demodulierten Signale werden auf dem Display angezeigt. Sie können das demodulierte Video sehen und das demodulierte Audiosignal im Analysemodus hören. Während der Demodulation wird OSCOR Green weiterhin den Frequenzbereich abtasten und alle Änderungen aktualisieren.

Kompatibel mit der Data Viewer Software

Die Data Viewer Software ermöglicht es Ihnen, gespeicherte Daten auf einem PC anzuzeigen, zu analysieren, zu organisieren, zu exportieren und auszudrucken. Sie erweitert die Funktionalität des OSCOR Green, indem sie ein Programm für detaillierte Analyse und Berichterstellung bereitstellt. Mit der Data Viewer Software können Sie Spektrogramm-Dateien analysieren, mehrere Spuredateien in einer Graphenanzeige vergleichen, Signallisten mit detaillierten Informationen anzeigen und exportieren, verschiedene Bilder inspizieren und sogar demodulierte Audiodateien abspielen.

Fernüberwachung von Sweeps

Dank des Ethernet-Anschlusses kann der OSCOR Green über Drittanbieter-Software für virtuelles Netzwerk-Computing ferngesteuert werden. Dies ermöglicht es Ihnen, Signale aus der Ferne zu überwachen und zu analysieren, was eine zusätzliche Ebene von Komfort und Flexibilität bietet. Ob Sie sich im nächsten Raum oder in einem anderen Land befinden, Sie können auf den OSCOR Green zugreifen und einen laufenden Scan überwachen.

Vollständig tragbares Design für Langzeiteinsätze

Trotz seiner fortschrittlichen Funktionen ist der OSCOR Green tragbar und leicht zu transportieren, er wiegt nur 4,4 kg / 9,6 lbs. Da alles, was Sie benötigen, in einem System enthalten ist, können Sie bequem detaillierte RF-Scans und Analysen durchführen, egal wo Sie sich befinden - sei es im Außendienst oder im Büro - ohne sich um die Funktionalität sorgen zu müssen. Er wird von einem wiederaufladbaren Lithium-Ionen-Akku betrieben, der bei einer einzigen Ladung etwa 4 Stunden lang hält, und verfügt über ein universelles Netzteil, sodass er sich für Langzeiteinsätze und längere Aufenthalte im Freien eignet, ohne Unterbrechungen.

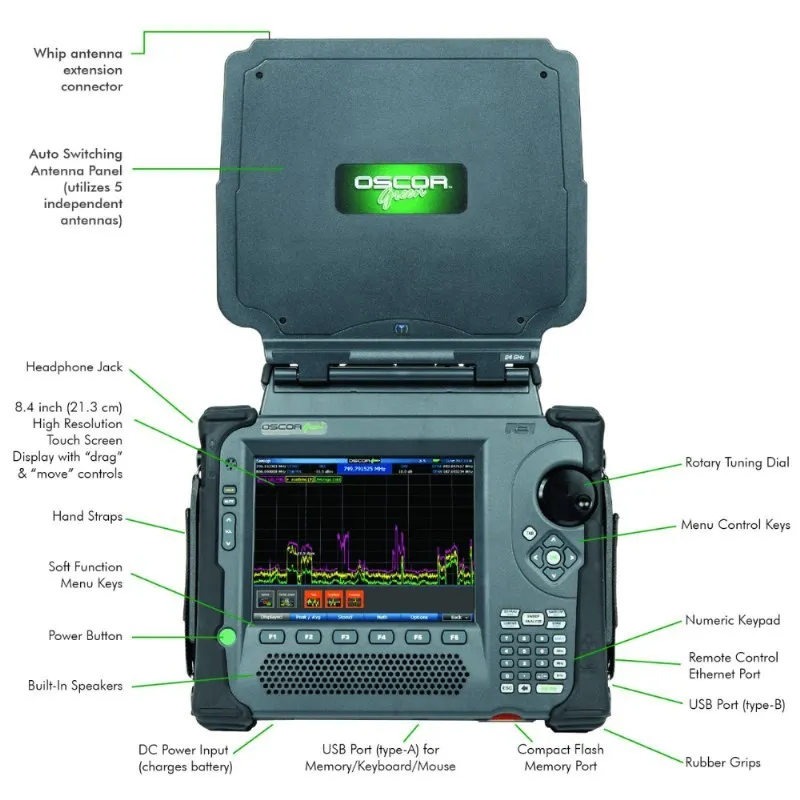

Integrierter Touchscreen

Der OSCOR Green verfügt über ein hochauflösendes 8,4-Zoll-Touchscreen-Display mit Steuerungsfunktionen wie Schwenken, Zoomen, Ziehen und Bewegen. Diese Funktionen erleichtern die Interaktion mit dem Gerät und die Analyse der erkannten Signale. Das Display ist benutzerfreundlich gestaltet und ermöglicht eine einfache Navigation durch alle Funktionen und Einstellungen des Geräts. Der Touchscreen zeigt auch eine visuelle Darstellung der RF-Umgebung, was Ihnen dabei hilft, Signale zu identifizieren und zu analysieren.



Wie man den OSCOR Green Spectrum Analyzer verwendet:

OSCOR Green Spektrumanalysator FAQs

Kann der OSCOR Green Audio- und Videosignale demodulieren?
Ja, der OSCOR Green verfügt über integrierte Demodulatoren für FM-, AM-, SSB-, Subträger- und Videosignale. Diese Funktion ermöglicht es dem Benutzer, Audio- und Videosignale direkt auf dem Bildschirm des Geräts zu überwachen, während der Spektrum-Sweep weiterhin aktualisiert wird. Dies erhöht die Vielseitigkeit des Analysators und macht ihn für eine breitere Palette von Signalanalyseaufgaben nützlich.

Sind für den Betrieb des OSCOR Green zusätzliche Antennen oder Geräte erforderlich?
Nein, das OSCOR Green benötigt keine zusätzlichen Antennen, Kabel oder Laptops, da es über eine integrierte Software und ein automatisch umschaltendes Antennensystem verfügt. Diese Integration vereinfacht die Einrichtung und verbessert die Tragbarkeit, so dass Benutzer HF-Detektion und -Analyse an verschiedenen Orten durchführen können, ohne zusätzliche Geräte zu benötigen. Das All-in-One-Design macht es zu einem praktischen Werkzeug für den Einsatz vor Ort.

Wie hilft der OSCOR Green bei der Ortung von Sendern?
Das OSCOR Green enthält eine Richtantenne, die bei der Ortung von Sendern hilft. Diese Antenne kann in der Hand gehalten oder an das Antennenpanel geklemmt werden und verbessert die Fähigkeit des Geräts, die Quelle von Übertragungen zu lokalisieren. Die Fähigkeit, Sender zu orten, ist bei der Überwachungsdetektion und der Verwaltung des HF-Spektrums von entscheidender Bedeutung.

Wie schnell kann der OSCOR Green das HF-Spektrum durchsuchen?
Der OSCOR Green kann das HF-Spektrum mit einer Geschwindigkeit von 24 GHz pro Sekunde abtasten. Diese hohe Abtastgeschwindigkeit ermöglicht eine schnelle Identifizierung von Sendegeräten und -signalen, was ihn in Umgebungen, in denen Geschwindigkeit für die Erkennung unerlaubter Übertragungen entscheidend ist, sehr effektiv macht. Die Effizienz des Geräts beim Scannen des HF-Spektrums hilft den Benutzern, potenzielle Bedrohungen schnell einzuschätzen und darauf zu reagieren.

Ist ein Fernzugriff mit dem OSCOR Green Spectrum Analyzer möglich?
Ja, der OSCOR Green kann dank seines Ethernet-Anschlusses über eine VNC-Software (Virtual Network Computing) eines Drittanbieters ferngesteuert werden. Diese Funktion erhöht den Komfort und die Flexibilität und ermöglicht es dem Benutzer, Sweeps zu überwachen und Signale aus der Ferne zu analysieren, egal ob er sich in einem anderen Raum oder an einem anderen Ort befindet. Der Fernzugriff gewährleistet eine kontinuierliche Überwachung, ohne dass eine physische Anwesenheit erforderlich ist.

Welche erweiterten Signalanalysefunktionen bietet der OSCOR Green?
Das OSCOR Green bietet fortschrittliche Signalanalysefunktionen wie Spektrogramm, Rasterwasserfall, Persistenz und Signallistenerstellung. Diese Funktionen ermöglichen eine umfassende HF-Abbildung und -Analyse, einschließlich der Erkennung von Burst-/Paket- und Frequenzsprungsignalen. Die fortschrittlichen Analysefunktionen des Geräts helfen beim Erkennen und Verstehen komplexer RF-Umgebungen.

Wie lange hält die Batterie des OSCOR Green?
Das OSCOR Green hat eine Akkulaufzeit von ca. 3-4 Stunden mit einer einzigen Ladung. Diese Zeitspanne ermöglicht einen längeren Einsatz im Feld und eignet sich daher für Einsätze, bei denen der Zugang zu Strom begrenzt ist. Das Gerät wird außerdem mit einem universellen Netzteil geliefert, so dass es an vielen Orten auf der Welt aufgeladen werden kann.

Wie groß ist der Frequenzbereich des OSCOR Green Spectrum Analyzers?
Der OSCOR Green Spectrum Analyzer deckt einen Frequenzbereich von 10 kHz bis 24 GHz ab. Dieser große Bereich ermöglicht die Erkennung eines breiten Spektrums von HF-Signalen, so dass er sich für eine Vielzahl von Anwendungen eignet, darunter die Erkennung von Überwachungen und die HF-Spektrumanalyse. Seine Fähigkeit, diesen Bereich in nur 1 Sekunde abzutasten, gewährleistet eine schnelle Erkennung von Signalen.

Was macht den OSCOR Green tragbar und geeignet für den Einsatz vor Ort?
Das OSCOR Green ist mit einem Gewicht von weniger als 4 kg sehr leicht und wird in einer robusten Tragetasche mit Zubehör geliefert, wodurch es äußerst tragbar und für den Einsatz vor Ort geeignet ist. Sein integriertes Design mit integrierter Software und automatisch umschaltbarem Antennensystem macht zusätzliche Geräte überflüssig, was seine Tragbarkeit und Benutzerfreundlichkeit in verschiedenen Einsatzsituationen weiter verbessert.

Welche Softwarekompatibilität bietet das OSCOR Green für die Datenanalyse?
Das OSCOR Green ist mit der Data Viewer Software kompatibel, einer PC-Anwendung, mit der Benutzer gespeicherte Datendateien öffnen, anzeigen, analysieren, organisieren, exportieren und drucken können. Die Software unterstützt eine Vielzahl von Dateitypen, darunter Trace-Dateien, Signallisten, Bilder und Audiodateien, und erweitert so die Datenanalysefunktionen des Geräts.
