Der ST-301 Spider ist ein Überwachungsgerät, das entwickelt wurde, um Leitungen zu scannen und zu analysieren, um Ihre Daten und Kommunikation vor unbefugtem Abhören zu schützen.

Der ST-301 Spider ist darauf ausgelegt, versteckte Überwachungsgeräte zu erkennen und zu lokalisieren, die galvanisch an Strom- und Niederspannungsleitungen angeschlossen sind, und gewährleistet, dass Ihre vertraulichen Gespräche und Daten sicher bleiben. Dieser Leitungsanalysator arbeitet sowohl im passiven als auch im aktiven Modus, was bedeutet, dass er sowohl aktive Abhörgeräte, die Signale senden, als auch solche im Standby-Modus erkennen kann.

Der ST-301 Spider Leitungsanalysator ist besonders nützlich für Sicherheitsfachleute, die Schwachstellen in Umgebungen wie Regierungsgebäuden, Firmenbüros, militärischen Organisationen und überall dort, wo sichere Kommunikation von entscheidender Bedeutung ist, schnell und präzise bewerten müssen. Privatdetektive können den ST-301 Spider auch nutzen, um sicherzustellen, dass die Umgebung ihrer Kunden frei von Abhörgeräten oder versteckter Überwachungsausrüstung ist.

Der ST-301 Spider verfügt über 4 Betriebsmodi: Niederfrequenzverstärker, Verkabelter Empfänger, Verkabelter Nichtlinearer Übergangsdetektor und Reflektometer.

1. Niederfrequenzverstärker erkennt und verstärkt schwache Signale bei niedrigen Frequenzen, sodass sie leichter zu erkennen und zu analysieren sind.
2. Verkabelter Empfänger lauscht und fängt Signale direkt aus verkabelten Leitungen wie Strom- oder Niederspannungskommunikationskabeln ab.
3. Wenn elektronische Komponenten an verkabelten Leitungen vorhanden sind, wie zum Beispiel Halbleiter, die oft in Überwachungsgeräten vorkommen, erkennt der Nichtlineare Übergangsdetektor (NLJD) sie. So können versteckte Geräte wie Mikrofone oder Wanzen lokalisiert werden, selbst wenn sie ausgeschaltet sind.
4. Reflektometer sendet ein Signal entlang der Leitung und misst, wie das Signal zurückreflektiert wird. Jede Unterbrechung oder Änderung des Signals kann auf einen Bruch, eine Manipulation oder eine unbefugte Verbindung hinweisen. Dies macht es besonders effektiv zur Erkennung von Abhörgeräten oder Änderungen, die die Sicherheit beeinträchtigen könnten.

Der ST-301 Spider bietet mehrere Funktionen zur Erkennung. Er kann versteckte Mikrofone (dynamisch und elektret) in Leitungen, unbefugte galvanische Verbindungen zu Kabeln und Abhörgeräte erkennen, die Signale über Strom- und Niederspannungsleitungen im Frequenzbereich von 100 kHz bis 180 MHz senden.

Dank seiner automatischen Testfunktionen kann der Analysator schnell mehradrige Kabel bewerten und analysieren, indem er automatisch zwischen den Paaren wechselt und hilft, ungewöhnliche Aktivitäten zu identifizieren.

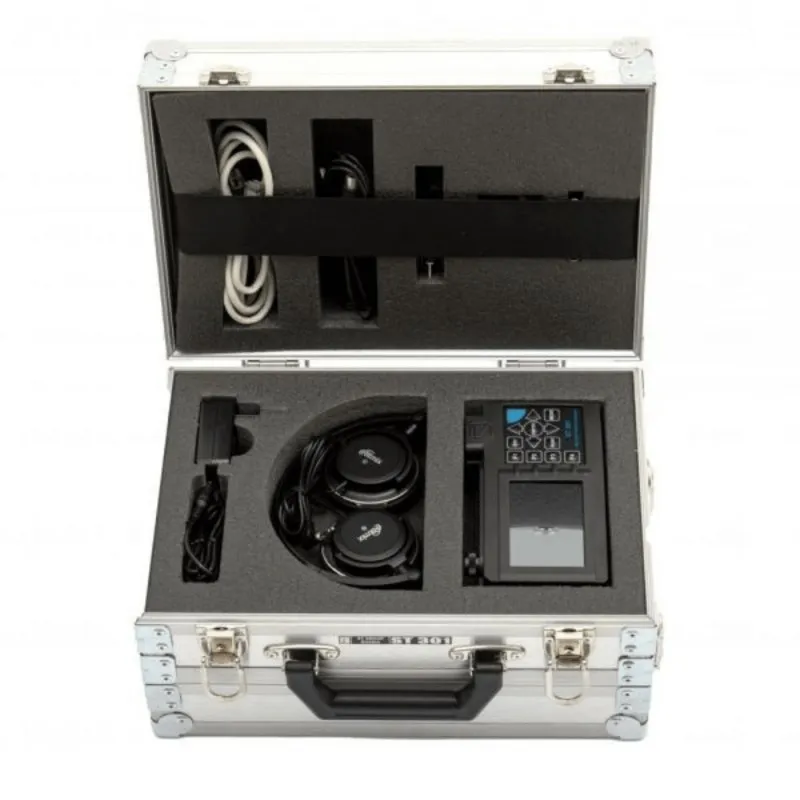

Das Gerät wird in einem robusten Tragekoffer geliefert und enthält verschiedene Adapter und Anschlüsse, die es an unterschiedliche Umgebungen anpassen.

Hauptmerkmale des ST-301 Spider Leitungsanalysators:

• Erkennt Abhörgeräte auf Strom- und Kommunikationsleitungen
• Aktive und passive Modi zur Erkennung von Abhörgeräten im aktiven und Standby-Modus
• 4 Betriebsmodi: Niederfrequenzverstärker, verkabelter Empfänger, verkabelter nichtlinearer Übergangsdetektor und Reflektometer
• Signalerkennung im Frequenzbereich von 100 kHz bis 180 MHz
• Elektronischer Schalter zur schnellen Überprüfung aller Kabelpaare in mehradrigen Kabeln
• Erkennt dynamische und elektretische Mikrofone, die in Leitungen installiert sind
• Adapter, Schalter und Kabel im Koffer enthalten, um gängige Kabeltypen zu überprüfen

Vollständige Spezifikationen des ST-301 Spider Leitungsanalysators:

Frequenzbereich: 20 - 25000 Hz
Eingangsimpedanz: 200 kOhm
Verstärkungsregelbereich: 0 - 60 dB
Maximale Signalspannung am Eingang: 10 V
Spektrale Rauschspannungsdichte: 6 nV/Hz6
Vorspannungsspannung: 0, ±5, ±10, ±15, ±20, ±26 V
Signalformdarstellung: Oszillogramm, Spektrogramm
Messbereich für Gleichspannung: ±80 V
VERKABELTER EMPFÄNGER (WR)
Frequenzbereich: 0,1 - 180 MHz
Abtastzeit des gesamten Bereichs: 0,3 - 1 Sek
Minimale Detektionsstärke im AUTOMATISCHEN Modus: -60 dBm
Dynamikbereich: 50 dB
Eingangsimpedanz: 50 Ohm
Demodulation: AM, FM
Filterbandbreite: 180 kHz
Maximal zulässige Spannung im Kabel: 250 (AC), 80 (DC) V
Datenanzeigeform: Spektrogramm, Oszillogramm, Tabelle
NICHTLINEARER ÜBERGANGSDETEKTOR (NLJD)
Amplitude des Prüfsignals: ±14 V
Prüfsignalfrequenz: 60 Hz
Separate Anzeige von geraden und ungeraden Harmonischen: ja
Minimales nachweisbares Maß an nichtlinearer Verzerrung: 0,1 %
REFLEKTOMETER (REF)
Reichweite: 3 - 150 m
Messfehler: ±0,6 m

ST-301 Spider Leitungsanalysator: Funktionsübersicht:

Erkennung von aktiver und passiver Überwachung

Der ST-301 Spider arbeitet sowohl im aktiven als auch im passiven Modus und kann so versteckte Überwachungsgeräte erkennen, unabhängig davon, ob sie eingeschaltet oder im Standby-Modus sind. Der aktive Modus erkennt Geräte, die Signale senden, während der passive Modus solche im Standby erkennt. Diese doppelte Funktionalität gewährleistet eine vollständige Erkennung, unabhängig davon, ob das Abhörgerät eingeschaltet ist oder nicht.

Modus Niederfrequenzverstärker

Der integrierte Niederfrequenzverstärker verstärkt schwache Signale bei niedrigen Frequenzen, wodurch es einfacher wird, Abhörgeräte zu erkennen, deren Signale absichtlich niedrig gehalten werden, um eine Entdeckung zu vermeiden, wie z. B. verdeckte Mikrofone oder versteckte Sender. Durch die Verstärkung dieser Signale stellt der ST-301 Spider sicher, dass keine Überwachungsgeräte unentdeckt bleiben.

Verkabelter Empfänger für Signalabfang

Der Modus "verkabelter Empfänger" ermöglicht es dem ST-301 Spider, Signale zu erfassen und abzufangen, die durch Strom- und Kommunikationsleitungen laufen. Diese Funktion ist nützlich in Umgebungen, in denen jemand die Kabelinfrastruktur verwendet, um Daten oder Audio an entfernte Standorte zu übertragen. Durch das direkte Abgreifen dieser Leitungen kann der ST-301 Spider unbefugte Übertragungen erkennen und potenzielle Risiken für die Sicherheit von Daten und Kommunikation aufdecken.

Detektor für nichtlineare Übergänge (NLJD)

Reflektometer für Leitungsintegrität

Erkennung von dynamischen und elektretischen Mikrofonen

Erkennung im breiten Frequenzbereich von 100 kHz bis 180 MHz

Der ST-301 Spider ist darauf ausgelegt, Signale über einen weiten Frequenzbereich von 100 kHz bis 180 MHz zu erkennen, was ihn äußerst effektiv bei der Identifizierung verschiedener Abhörgeräte macht. Ob das Gerät über Stromleitungen, Kommunikationskabel oder verdeckte Niedrigstromleitungen sendet, diese breite Abdeckung stellt sicher, dass alle potenziellen Bedrohungen innerhalb der Erkennungsreichweite des Analysators liegen.

Automatisiertes Testen von mehradrigen Kabeln

---

ST-301 Spider Leitungsanalysator FAQs:

Wofür wird der ST-301 Spider Leitungsanalysator verwendet?
Der ST-301 Spider ist ein Überwachungsgerät, das entwickelt wurde, um Leitungen zu scannen und zu analysieren, um versteckte Überwachungsgeräte zu erkennen und Ihre Daten und Kommunikation vor unbefugtem Abhören zu schützen.

Wie erkennt der ST-301 Spider Abhörgeräte?
Der ST-301 Spider arbeitet sowohl im aktiven als auch im passiven Modus. Er kann sowohl aktive Geräte, die Signale senden, als auch solche im Standby-Modus erkennen. Dabei nutzt er vier Hauptfunktionen: Niederfrequenzverstärker, Verkabelter Empfänger, Nichtlinearer Übergangsdetektor (NLJD) und Reflektometer.

Kann der ST-301 Spider versteckte Mikrofone in Leitungen erkennen?
Ja, der ST-301 Spider kann versteckte dynamische und elektretische Mikrofone in Leitungen erkennen. Er hat sogar die Fähigkeit, diese Mikrofone durch Anlegen einer Inline-Vorspannung zu aktivieren, um sie aus dem Standby-Modus zur Erkennung herauszuholen.

Welchen Frequenzbereich deckt der ST-301 Spider ab?
Der ST-301 Spider kann Signale über einen weiten Frequenzbereich von 100 kHz bis 180 MHz erkennen und somit verschiedene Abhörgeräte identifizieren, die über Stromleitungen, Kommunikationskabel oder Niedrigstromleitungen übertragen.

Wie hilft die Reflektometer-Funktion des ST-301 Spider bei der Erkennung von Leitungsmanipulationen?
Das Reflektometer sendet ein Signal durch die Leitung und misst, wie es zurückgeworfen wird. Jede Unregelmäßigkeit, Unterbrechung oder Änderung des Signals kann auf Abhörgeräte, Manipulationen oder unbefugte Änderungen hinweisen.

Kann der ST-301 Spider Überwachungsgeräte erkennen, die ausgeschaltet sind?
Ja, der Nichtlineare Übergangsdetektor (NLJD) des ST-301 Spider erkennt Halbleiter in elektronischen Geräten, wie z. B. Abhörwanzen, selbst wenn sie ausgeschaltet oder im Standby-Modus sind. Dies stellt sicher, dass keine versteckten Geräte unentdeckt bleiben.

Für welche Umgebungen ist der ST-301 Spider geeignet?
Der ST-301 Spider eignet sich ideal für den Einsatz in sicherheitsrelevanten Umgebungen wie Regierungsgebäuden, Firmenbüros, militärischen Organisationen und überall dort, wo sichere Kommunikation entscheidend ist. Er ist auch ein wertvolles Werkzeug für Privatdetektive.

Wie funktioniert der Niederfrequenzverstärker des ST-301 Spider?
Der Niederfrequenzverstärker-Modus verstärkt schwache Signale bei niedrigen Frequenzen, sodass verdeckte Überwachungsgeräte, wie versteckte Mikrofone oder Sender, die Niedrigfrequenzsignale nutzen, um einer Entdeckung zu entgehen, leichter erkannt werden können.

Testet der ST-301 Spider automatisch mehradrige Kabel?
Ja, der ST-301 Spider verfügt über eine automatische Testfunktion für mehradrige Kabel, die Zeit spart, indem sie automatisch zwischen Kabelpaaren wechselt. Dies macht ihn besonders nützlich in großflächigen Verkabelungsumgebungen, wie in Firmenbüros.

Was ist im Lieferumfang des ST-301 Spider Leitungsanalysators enthalten?

---

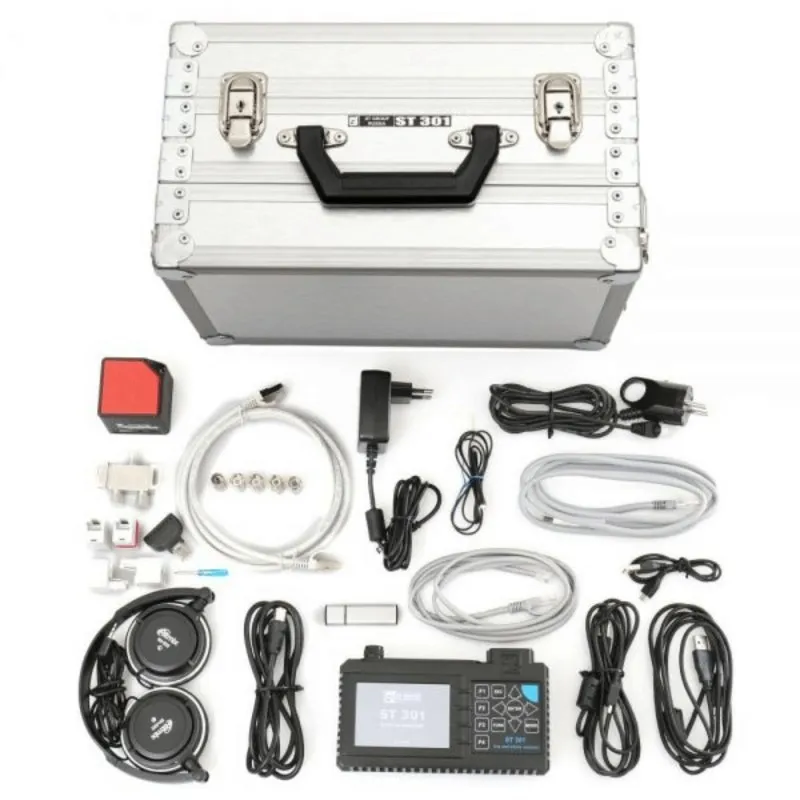

ST-301 Spider Lieferumfang:

1. Hauptgerät
2. Ladegerät des Hauptgeräts
3. Speicherkarte
4. Mini-USB-Patchkabel
5. Fernsehverteiler
6. Kopfhörer
7. Adapter zur Überprüfung des Stromnetzes
8. TV(m)/F(m)-Adapter
9. TV(f)/F(m)-Adapter
10. TV(f)/TV(f)-Adapter
11. RJ11 (1/2)-Verteiler
12. RJ45 (1/2)-Verteiler
13. RJ11-Buchse
14. RJ45-Buchse
15. RJ45-Kurzschlussbuchse
16. Adapter und Schraubendreher zum Anschluss an mehradrige Kabel
17. Kabelaufbewahrungstasche
18. Fernsehkabel TV(f)/TV(m)
19. Patchkabel RJ45/TV(m) zum Anschluss an die TV-Buchse TV(f)
20. Patchkabel zum Anschluss an die RJ45-PC-Buchse
21. Patchkabel zum Anschluss an die RJ11-Telefonbuchse
22. Patchkabel mit Nadel zum Anschluss an den Kabelschirm
23. Koffer

Hinweis:

Für detaillierte Informationen zu den Spezifikationen und der Nutzung des Geräts lesen Sie bitte die unten verfügbaren PDFs.

24 Monate Garantie

>>Detaillierte technische Daten herunterladen (PDF)<<
